Catalogue Vanne papillon à triple déport série 4210

Tipbv District HeatingLa conception de la vanne papillon à triple décalage est recommandée pour les applications de chauffage urbain russes nécessitant une fuite zéro - fiable, PN25, soudure bout à bout, étanchéité bi- dans des conditions d'eau ou de vapeur à 270 degrés de processus critiques, isolation de la vapeur , et les températures extrêmes dans les systèmes de co-génération (puissance thermique combinée), disponibles en acier au carbone et en acier inoxydable, les vannes sont conçues pour durer afin de réduire les coûts de durée de vie.

Les plus grandes vannes papillon Tipbv ont un alésage nominal de 1600 mm, les vannes papillon peuvent être spécifiées avec un joint tout en métal- pour une meilleure étanchéité que les vannes papillon à joint laminé (joint en acier inoxydable graphite).

Siège flottant unique :

Contrairement aux vannes de mer laminées à siège de position-, la vanne à joint bidirectionnel Unique Float Seated Tipbv triple off et papillon s'auto- ajuste pour répartir uniformément la compression du joint. Un siège flottant et une large face de support de la bague d'étanchéité permettent d'obtenir une MEILLEURE ÉTANCHÉITÉ pour éliminer le grippage et améliorer les performances.

Joint amovible :

La vanne papillon à triple décalage Tipbv pour chauffage urbain et la bague d'étanchéité peuvent toutes être retirées facilement lorsqu'elles sont endommagées accidentellement, les pièces d'étanchéité peuvent être renouvelées en peu de temps et RÉDUIT LE TEMPS DE MAINTENANCE DE L'ÉQUIPEMENT.

Étanchéité métal-sur-métal :

Le siège et la bague d'étanchéité en métal usiné avec précision offrent une fermeture fiable et bidirectionnelle dans les applications à haute-température, haute pression et service sévère, entre autres. La conception du siège conique à angle droit-facilite une quasi FRICTION-MOINS EN-ÉTANCHÉITÉ EN LIGNE.

Conception innovante du joint d'arbre :

Permet un CONTRÔLE SUPÉRIEUR DU FUGITIVE TIPBV (ISO 15848) sous des cycles thermiques récurrents et RÉDUIT LES TEMPS D'ARRÊT POTENTIELS.

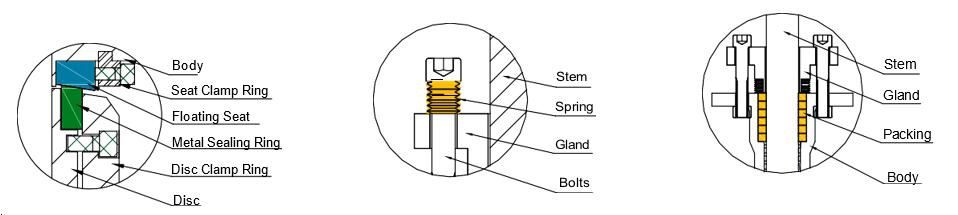

Détail de la bague d'étanchéité

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Détail du ressort de presse-étoupe

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

Détail d'emballage

■ Fish scale combination packing syste m,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

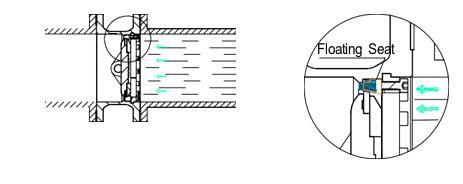

Qu'est-ce qu'un siège flottant ?

Positive Seal: la bague d'étanchéité s'engage dans le siège.	Reverse seal: seat engage to the sealing ring after microscopic displacement

Matériaux de construction

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

Gamme de taille

Écart de température

• -84℉ up to 797℉

-29 degrés jusqu'à 425 degrés

Configurations du corps

• Buttweld

Conformité

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

Test de pression

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

Applications

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
