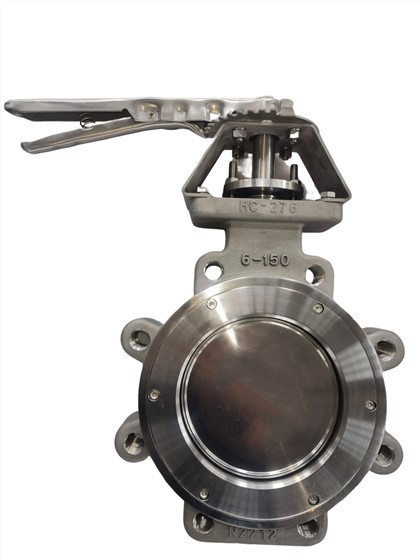

Vanne papillon haute performance série 5000

Siège non-compressé à l'approche du disque.

Disque en position fermée, sans pression de ligne.

Disque en position fermée, pression de ligne appliquée depuis l'amont.

Disque en position fermée, pression de ligne appliquée depuis l'aval.

CARRÉ

Square valve-to-operator connection applied t o ISO5211 pneumatic actuators and electic a ctuactors 2"-28" default connection as square, key type is available. 28"-60" default connecti on is KEY type.

GRANDE BRIDE

Applique une charge contre le presse-étoupe pour éviter les fuites externes. Entièrement réglable.

EMBALLAGE

Siège souple : La conception en chevron TFE empêche les fuites externes du col de la vanne jusqu'aux pressions d'essai de coque hydrostatique ASME complètes (150 % du CWP) Siège métallique : Les matériaux courants sont le TFE jusqu'à 232 degrés et le graphite jusqu'à 482 degrés.

Résistant au feu- : le matériau courant est le graphite.

ANNEAU DE CALE

Bande en acier inoxydable coincée entre le corps de la vanne et la bague de retenue par des vis de réglage pour verrouiller le siège et la bague de retenue en position sur la vanne.

GOUPILLES DE CALE

Fournir une fixation mécanique positive de l'arbre du disque.

ARRÊT DE SURCOURSE

Empêche le disque de tourner dans le mauvais quadrant

VIS DE SERRAGE

Les vis à pointe conique forcent l'anneau de calage vers l'extérieur pour verrouiller le dispositif de retenue du siège en position sur la taille de soupape de 30 po.

BAGUE DE RETENUE

Retient le siège dans la valve. La finition de surface standard est de 125 à 200 AARH et est compatible avec les joints standard et les conceptions de joints enroulés en spirale. Le diamètre extérieur est encastré dans la surface d'étanchéité du joint pour éviter les fuites externes.

ARBRE ANTI-EXPULSION

'Solid shaft provides alignment and rigid supp ort for disc. 17-4PH and 316 materials are av ailable.

PRESSE-ÉTOUPE

-Séparez la partie de la bride du presse-étoupe, empêchant une répartition inégale de la charge contre la garniture.

ROULEMENTS

Siège souple : à la fois au-dessus et au-dessous du disque, les -anneaux sont de conception composite : PTFE lié à l'anneau enroulé de filament de verre époxy-.

Utilisé pour aligner l'arbre, avec une capacité élevée, une faible usure et un faible coefficient de frottement. Siège en métal : au-dessus et en dessous du disque, les roulements sont de conception composite : 316 collé à l'anneau enroulé en PTFE Dupont, utilisé pour aligner l'arbre, avec haute capacité, faible usure et faible coefficient de frottement.Fire-sûr : au-dessus et en dessous du disque, les anneaux sont de conception composite : 316 collé à l'anneau enroulé en PTFE Dupont. Utilisé pour aligner l'arbre, avec une capacité élevée, une faible usure et un faible coefficient de frottement

CORPS

Conception ASME B16.34 en configuration tranche ou cosse.

DISQUE

Siège souple : bord sphérique ininterrompu à 360 degrés pour l'étanchéité. Le profil est conçu pour un débit maximal et un contrôle à pourcentage égal.

SIÈGE

Soft Seat: Patented bi-directional seat with e ■ncapsulated elastomeric o-ring core for resilie ncy. Common seat materials include TFE, RT FE and UHMWPE.

Siège en métal : siège en métal breveté avec anneau d'appui en métal-.

Anti-feu-  : Conception de siège souple bi-brevetée pour aucune-fuite en fonctionnement normal et un joint métal-sur-métal après un incendie, répondre ou respecter les spécifications jfc-safe?de l'industrie.
