Valve en titane

Le titane est un nouveau type de métal. Les performances du titane sont liées à la teneur en impuretés telles que le carbone, l'azote, l'hydrogène et l'oxygène. La teneur en impuretés d'iodure de titane la plus pure ne dépasse pas 0,1%, mais sa résistance est faible et sa plasticité est élevée. Les propriétés du titane pur industriel à 99,5% sont: densité ρ=4,5g / cm3, point de fusion 1725 ° C, conductivité thermique λ=15,24W / (mK), résistance à la traction σb=539MPa, allongement δ=25%, section Retrait ψ=25%, module d'élasticité E=1,078 × 105MPa, dureté HB195.

La densité de l'alliage de titane est généralement d'environ 4,51 g / cm3, soit seulement 60% de l'acier. La densité du titane pur est proche de celle de l'acier ordinaire. Certains alliages de titane à haute résistance dépassent la résistance de nombreux aciers de construction alliés. Par conséquent, la résistance spécifique (résistance / densité) de l'alliage de titane est bien supérieure à celle d'autres matériaux de structure métalliques. Voir le tableau 7-1, qui peut produire des pièces avec une résistance unitaire élevée, une bonne rigidité et un poids léger. Les composants du moteur d'avion, le squelette, la peau, les fixations et le train d'atterrissage sont tous en alliage de titane.

L'alliage de titane fonctionne en atmosphère humide et en milieu marin, et sa résistance à la corrosion est bien meilleure que celle de l'acier inoxydable. Il est particulièrement résistant aux piqûres, à l'acide et à la corrosion sous contrainte; les objets organiques tels que les alcalis, le chlorure et le chlore, l'acide nitrique et l'acide sulfurique, etc. ont une excellente résistance à la corrosion. Cependant, le titane a une faible résistance à la réduction des milieux de sel de chrome et d'oxygène.

Bonnes performances à basse température

Les alliages de titane peuvent conserver leurs propriétés mécaniques à des températures basses et ultra-basses. Propriétés à basse température, les alliages de titane avec des éléments interstitiels très bas, tels que TA7, peuvent encore maintenir un certain degré de plasticité à -253 ° C. Par conséquent, l'alliage de titane est également un matériau structurel important à basse température.

Norme de conception +

· Conception: API 609, API6D, API602 / B16.34 / BS5352 / API600 / BS1873 / BS 1868 / API 594

· Face à face: API609 / ISO5752 / DIN F4 / EN558 / API6D / ASME16.10

· Extrémité de bride: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Extrémité à souder bout à bout: ASME B16.25

· Test: API598 / API6D

Spécification technique +

· Taille: 1/2 ”~ 80” (DN15 ~ DN2000)

· Classe: 150LB ~ 2500LB / PN6 ~ PN420

· Connexion: Double bride / Soudure bout à bout / Cosse / Wafer

· Fonctionnement: engrenage à vis sans fin / actionneur pneumatique / actionneur électrique

· Température: 1500 ℃

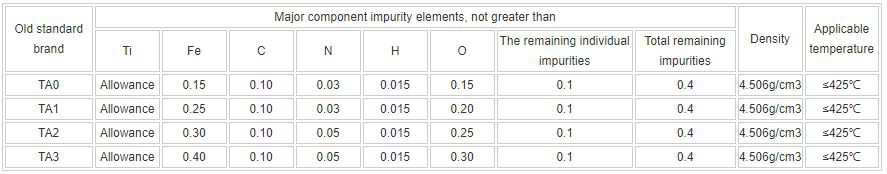

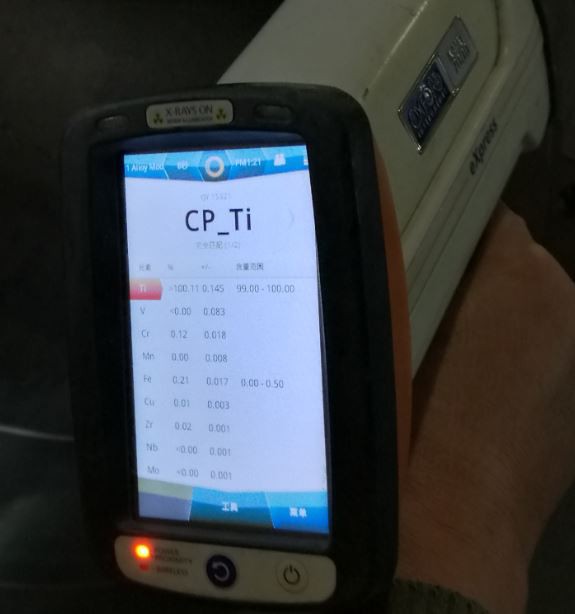

Composition chimique +

Corrosion totale

le titane a une excellente résistance à la corrosion dans les milieux oxydants et neutres. à ce moment, le film d'oxyde sur la surface de titane peut exister de manière stable et peut récupérer rapidement après avoir été détruit pour certaines raisons. Dans les acides fortement réducteurs, les films d'oxyde de titane se dissolvent facilement et ne résistent donc pas à la corrosion. dans certains acides réducteurs dilués à basse température, le titane présente également une certaine résistance à la corrosion, en particulier lorsque l'acide réducteur contient des ions métalliques oxydants, de l'oxygène et d'autres oxydants, le titane présente également une meilleure résistance à la corrosion.

La résistance à la corrosion du titane dans le milieu principal est décrite ci-dessous, respectivement.

1. acide nitrique

le titane a une excellente résistance à la corrosion à diverses concentrations d'acide nitrique en dessous du point d'ébullition.

2. acide sulfurique

le titane n'est pas résistant à la corrosion dans une concentration d'acide sulfurique de 10% à 98% et ne peut être utilisé que dans de l'acide sulfurique à 5% d'oxygène dissous à température ambiante. À 100 ℃, le titane ne peut retenir que du titane pur dans 0,2 acide sulfurique.

3. acide sulfurique

le titane a une résistance modérée à la corrosion dans l'acide chlorhydrique. Généralement, le titane pur industriel peut être utilisé dans l'acide chlorhydrique à température ambiante, 7,5%; 60 ℃, 3%; 100 ℃, 0,5%. Il y a également eu des rapports de concentrations plus faibles qui pourraient être utilisées.

4. acide phosphorique

Le titane peut être utilisé en 35 ℃, 30 %; 60 ℃, 10 %; 100 ℃, moins de 3 % acide phosphorique. la résistance à la corrosion du titane dans l'acide phosphorique peut être améliorée si Fe+3, CuFe+2, AgFe+1,2 et l'acide nitrique sont contenus dans le milieu.

5. autres acides inorganiques

le titane n'est pas résistant à la corrosion dans l'acide fluorhydrique et ne peut pas être utilisé dans les solutions de fluorure d'acide. Le titane est résistant à la corrosion dans l'acide borique, l'acide chromique; il peut être utilisé dans de l'acide iodhydrique, l'acide bromhydrique; il n'est généralement pas utilisé dans l'acide fluorobique, l'acide fluorosilicique. le titane peut être utilisé pour l'acide mixte de 60 ℃, 10% d'acide sulfurique et 90% d'acide nitrique; acide mixte d'acide chlorhydrique bouillant à 1% et d'acide nitrique à 5% ainsi qu'à température ambiante Wang Shui.

6. bases et sels

le titane résiste à la plupart des lessives. Le titane est complètement résistant à la corrosion à diverses concentrations d'hydroxyde de baryum, d'hydroxyde de calcium, d'hydroxyde de magnésium, d'hydroxyde de sodium et d'hydroxyde de potassium à température ambiante et ne peut pas être utilisé dans des solutions bouillantes d'hydroxyde de sodium et d'hydroxyde de potassium. Lorsque la solution alcaline contient du chlore libre, le titane peut résister à la corrosion. l'ammoniac dans la base aggravera la corrosion du titane.

7. eau

Le titane a une excellente résistance à la corrosion dans l'eau du robinet et l'eau de rivière, même si la température peut atteindre 300 ℃. À 120 ℃ Haute résistance à la corrosion dans l'eau de mer; une corrosion ponctuelle et une corrosion caverneuse peuvent se produire si la température est augmentée.

8. matière organique

Le titane a une excellente résistance à la corrosion à tous les acides organiques à l'exception de l'acide fourmi, de l'acide oxalique et de l'acide citrique concentré.

9. chlore, chlorures et autres halogènes

Le titane peut réagir violemment dans le chlore gazeux sec pour former du tétrachlorure de titane et il est en danger d'inflammation. Comme le tétrachlorure de titane peut réagir avec l'eau pour former de l'hydroxyde de titane, le titane a une bonne résistance à la corrosion dans le chlore humide. La teneur en eau nécessaire à la purification du titane dans le chlore gazeux est liée à la température, au débit, à la pression et à l'endommagement du film de surface en titane. généralement, la teneur minimale en eau requise pour maintenir la purification du titane est de 0,01% à 0,05%. généralement pour assurer une production sûre, lorsque du chlore gazeux est en contact avec des équipements en titane, la teneur en eau du chlore gazeux est en fait contrôlée à environ 0,3%, voire parfois jusqu'à 1,5%.

10. Solution de formiate d'urée et d'ammonium

La vitesse de corrosion du titane dans une solution de formiate d'urée-ammonium à haute température et haute pression est généralement de 0,01 mm / a, ce qui est un pôle de quantité inférieur à celui de l'acier inoxydable 00 Cr 17Ni 14Mo 2. la température maximale autorisée pour le titane pour maintenir la résistance à la corrosion peut atteindre 205 ~ 210 ℃, tandis que l'acier inoxydable ne peut résister à la corrosion qu'en dessous de 190 ~ 195.

11. Gaz

le titane peut être oxydé. un film d'oxyde dense est formé en dessous de 300 ℃, et un film d'oxyde formé en dessous de 700 ℃ peut améliorer la résistance à la corrosion. Lorsque la température est plus élevée, le film d'oxyde devient cassant et facilement exfolié en peau d'oxyde. comme matériaux de structure, le titane peut être utilisé en dessous de 425 ℃ dans l'air; en tant que matériaux non structurels, il peut être utilisé en dessous de 535 ℃.

Le titane a une excellente résistance à la corrosion dans le dioxyde de soufre, le sulfure d'hydrogène, l'ammoniac et l'atmosphère océanique.

A plus de 300 ℃, l'hydrogène peut évidemment pénétrer dans le titane, en plus de l'infiltration physique d'hydrogène dans le titane pour provoquer la fragilisation par l'hydrogène du titane, l'hydrogène peut également être combiné avec le titane pour former une fragilisation par l'hydrogène de type hydrure. l'augmentation de la pression partielle d'hydrogène aggravera la fragilisation par l'hydrogène du titane. Lorsque la teneur en eau de l'hydrogène dépasse 2%, cela peut empêcher efficacement l'infiltration d'hydrogène. un traitement de surface anodisé peut améliorer la résistance à l'hydrogène du titane.

corrosion locale

Comparé à l'acier inoxydable, à l'alliage à base de nickel, à l'alliage de cuivre et à l'alliage d'aluminium, le titane pur industriel a une résistance élevée à la corrosion locale, une excellente résistance à la corrosion ponctuelle et est insensible à la corrosion intergranulaire, à la corrosion sous contrainte, à la fatigue par corrosion, etc. ne se produisent que dans très peu de médias. le titane, comme d'autres métaux purifiés, est plus sujet à la corrosion caverneuse et peut également produire une corrosion sélective et une corrosion de contact dans de très rares cas. Tant que nous prêtons attention aux conditions d'utilisation du titane et que nous prenons les mesures appropriées, la corrosion locale du titane peut être évitée en grande partie.

(3) alliage de titane résistant à la corrosion

Dans le cas où le titane pur industriel ne peut pas répondre aux exigences de corrosion, un alliage de titane résistant à la corrosion peut être utilisé.

étiquette à chaud: valve en titane, Chine, fabricants, usine, sur mesure, vente en gros, prix, pas cher, en stock, à vendre, échantillon gratuit
