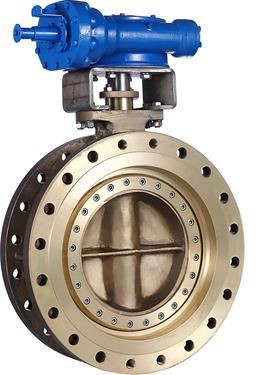

Catalogue Vanne papillon à triple déport série 3000

Vanne papillon à triple décalage offrant aux clients des solutions de vannes professionnelles pour des conditions de travail rigoureuses. Pour répondre aux exigences des clients, a fourni des vannes résistantes à la corrosion, aux basses ou hautes températures, à l'abrasion et aux matériaux spéciaux adaptés à divers milieux. Nous travaillons en étroite collaboration avec les industries du pétrole, du gaz, de la production d'électricité, des mines, de la chimie, des boissons alimentaires et de la marine, pour anticiper leurs besoins et dépasser leurs attentes.

La vanne papillon à triple excentration offre des performances élevées bidirectionnelles sans fuite, s'inscrivant dans la nouvelle catégorie de l'industrie en utilisant une technologie qui n'était pas disponible auparavant avec d'autres vannes quart de tour.

Un engagement fort à maintenir et à améliorer la qualité de la performance des produits et du service à la clientèle est inhérent à notre politique de gestion.

Zéro fuite signifie aucune fuite visible lorsqu'il est testé à haute pression avec de l'eau et à basse pression avec de l'air conformément aux normes internationales existantes.

Bulle Zéro Fuite :

La bague d'étanchéité du disque a été obtenue par une force de couple uniformément chargée sur le bord du joint laminé du disque, qui a pour fonction d'assurer une fuite nulle dans les tests hydrostatiques ou à l'air selon API 598.

Faible frottement:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

Sceau renouvelable :

La bague d'étanchéité peut être respectivement entretenue et remplacée après des dommages accidentels, cette bague d'étanchéité remplaçable permet une étanchéité fiable et une durée de vie plus longue.

Meilleur rapport qualité prix:

Les vannes papillon (TOBV) offrent la meilleure qualité et la meilleure valeur disponibles dans l'industrie du contrôle. La conception unique de ces vannes offre une fiabilité robuste et une maintenance extrêmement facile sur le terrain. Réduit ainsi le coût de nos clients tout en offrant la meilleure valeur, des tests indépendants et internes ont prouvé notre capacité de durée de vie supérieure, avec une fermeture étanche - à bulles sur plus de 100 000 cycles.

Conception de trois types de joints :

Les vannes papillon triple excentrique fournissent un joint laminé unidirectionnel, un joint laminé bidirectionnel et un joint souple unidirectionnel à notre client

Décalage 1

L'arbre est placé derrière le plan de la surface d'étanchéité pour fournir un chemin de siège continu.

Décalage 2

L'arbre est placé sur un côté de l'axe du tuyau/de la vanne pour permettre le déplacement du joint du siège pendant l'ouverture à 90 degrés.

Décalage 3

Les axes du siège et du cône d'étanchéité sont inclinés par rapport à l'axe du tuyau/de la vanne. Ce troisième décalage élimine complètement les frottements.

Matériaux de construction

Corps:	Acier au carbone (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / Acier inoxydable (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / Acier inoxydable duplex (A995 4A, A995 5A, A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Alliage Inconel (A494 CY-40, A494 CW-6MC) / Alliage Monel (A494 M35-1)
Disque:	Acier au carbone (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / Acier inoxydable (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / Acier inoxydable duplex (A995 4A, A995 5A, A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Alliage Inconel (A494 CY-40, A494 CW-6MC) / Alliage Monel (A494 M35-1)
Tige:	A276 420 / A705 17-4PH (A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Siège du corps :	Le corps est siège/revêtement d'électrode 13Cr/revêtement d'électrode SS304/revêtement d'électrode SS316/revêtement d'électrode STL
Joint de disque :	SS316 plus Graphite / SS316 plus PTFE / Inconel 625 plus PTFE / PTFE / RPTFE / PCTFE

Gamme de taille

• 4"80" (DN100DN2000)

Pressions nominales

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (mm)	NPS (pouce)	Pression
Classe150	Classe300	Classe600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Écart de température

• -140℉ up to 842℉; -60 degree up to 450 degree

Configurations du corps

• Lug

• Double Flanged

• Wafer

• Butt weld

Conformité

Conception de vanne :	API 609
Face à face:	ISO 5752-20 / ISO 5752-13 / DIN F4
Connexion:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Test:	API 598
Qualité de fabrication :	ISO 9001 / ISO 15848

Test de pression

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

En fait, nos clients remplacent régulièrement les vannes à vanne, à bille et à soupape existantes, obtenant une réduction substantielle de l'espace et du poids, tout en bénéficiant immédiatement de coûts d'installation réduits.

Les vannes à triple décalage ont été largement utilisées dans toutes les applications où une isolation positive est requise. La conception quart de tour et le couple de fonctionnement extrêmement faible permettent également un contrôle précis du débit et de la pression. Avec nos vannes, de véritables capacités d'isolation et de contrôle peuvent être combinées dans un seul produit contre le besoin habituel de deux vannes distinctes.

Tableau des performances

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

UNE VANNE DE QUALITÉ SUPÉRIEURE QUI RÉDUIT VOS COÛTS DE POSSESSION

EN GÉNÉRAL, VOUS N'ASSOCIEREZ PAS UN PRODUIT PREMIUM À DES ÉCONOMIES DE COÛTS. CEPENDANT, LA RÉALITÉ EST TOUTE DIFFÉRENTE AVEC LES VANNES PAPILLON À JOINT BI-DIRECTIONNEL ET À SIÈGE FLOTTANT.

Que se passe-t-il lorsque vous installez et commencez à faire fonctionner la vanne ? La vanne à triple décalage et joint bi-à siège flottant est conçue pour être pratiquement sans entretien et ne nécessite pas de maintenance planifiée dans la plupart des applications, ce qui permet de réaliser des économies supplémentaires tout au long de son cycle de vie.

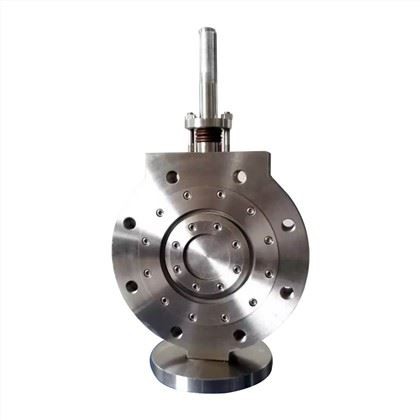

REMPLACEZ EN TOUTE SÉCURITÉ VOS VANNES EXISTANTES PAR UNE VANNE PAPILLON À TRIPLE DÉCALAGE À SIÈGE FLOTTANT.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

L'utilisation de vannes peut également contribuer à réduire les défaillances systémiques, améliorant ainsi le niveau d'intégrité de sécurité (SIL) global ; en fait, en utilisant des vannes bi-à joint flottant à triple décalage avec une sélection d'actionneur appropriée, il est possible de configurer le produit pour assister la fonction de protection requise.
