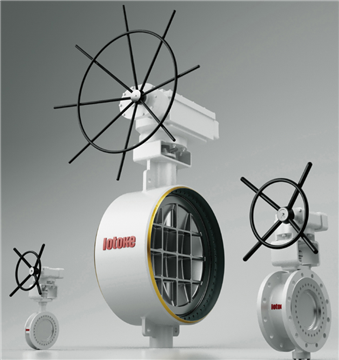

◆ Vanne papillon multi-niveaux triple excentrique avec joint flottant : 1. Pour créer un joint bidirectionnel 1:1, la conception du siège métallique flottant réduit le couple et prolonge la durée de vie en permettant au siège et à la bague d'étanchéité de s'adapter automatiquement sous la promotion. du milieu. 2. Le joint composite métallique et non métallique est plus fermement scellé, permettant la réalisation de conditions de fonctionnement à haute pression et température. 3. Conception excentrique avec triple décalage, le couple de la tige de vanne est directement transmis à la surface d'étanchéité à travers le disque papillon lorsque la vanne est allumée et éteinte, empêchant le disque papillon de rayer le siège de vanne et éliminant le manque de contrôle apporté activé par des variables instables comme le frottement dans la plage d'ouverture basse de la vanne.

Fonctionnalité de conception+

◆ Durée de vie très longue

◆ Étanchéité bidirectionnelle pour option

◆ zéro fuite de pression d'air

◆ Bague d'étanchéité renouvelable

◆ Siège renouvelable

◆ Tige anti-éruption

◆ Emballage à faibles émissions

◆ Conception coupe-feu

Norme de conception+

◆ Conception : API 609

◆ Face à face : API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Extrémité de bride : ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Extrémité à souder bout à bout : ASME B16.25

◆ Test : API598

◆ Sécurité incendie : API607 / API6FA

Spécification technique+

◆ Taille : 2"~104"(DN50~DN2600)

◆ Classe : 150LB ~ 600LB / PN6 ~ PN100

◆ Connexion : Double bride / Soudure bout à bout / Cosse / Plaquette

◆ Fonctionnement : engrenage à vis sans fin/actionneur pneumatique/actionneur électrique

◆ Température :-100~400 degrés

◆ Application : Chauffage direct / Fonte de fer et d'acier / Eau de refroidissement en circulation / Centrales électriques

Option Matériel+

◆ Corps et disque : acier au carbone (WCB, LCB)

◆ Acier inoxydable (CF8, CF8M, CF3, CF3M) /

◆ Acier inoxydable duplex (4A,5A,6A) /

◆ Alliage Hastelloy (N-12MV,CW-12MW,CW-2M) /

◆ Alliage Inconel (CY-40,CW-6MC) /

◆ Alliage Monel (M35-1) /

◆ Alliage d'aluminium-bronze (C95400, C95500, C95800, AB2C)

◆ Tige : SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titane

◆ Étanchéité du disque : étanchéité laminée (SS316+graphite, SS316+PTFE, SS316+RPTFE)

◆ Joint de corps : SS316+graphite / SS316+PTFE / SS31083+Graphite / SS30180+PTFE / Inconel+Graphit / Inconel + PTFE

◆ Siège du corps : A105+ SS316 / F304+ Nitruration / F316+STL / F53+STL / Inconel
