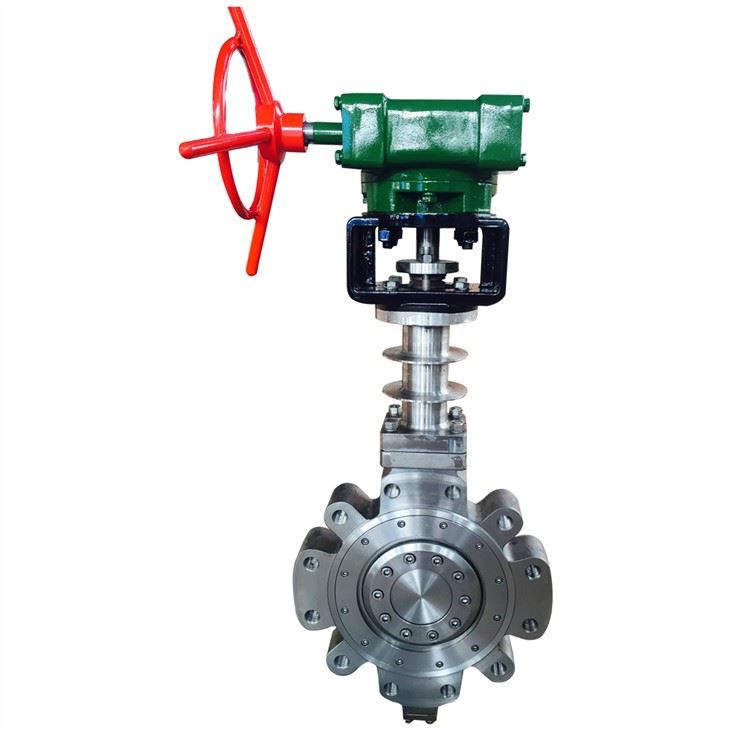

Valve papillon à haute température

Taitubv adopte une conception multi-excentrique et une conception de refroidissement des valves, qui peuvent mieux contrôler l’expansion et la déformation de contraction de la température élevée et basse. Il a les avantages de la résistance à haute température, le fonctionnement de la lumière, pas de frottement lors de l’ouverture et la fermeture, l’amélioration des performances d’étanchéité de la valve papillon et de prolonger la durée de vie du service. Les avantages tels que

1 : anneau circulaire positif d’étanchéité avec la surface sphérique, ariants de haute et basse température. Dans ce cas, le décalage de quintuple est la meilleure solution à la conception de structure de valve de papillon pour des services à haute et basse température.

2: Augmenter son excentricité axiane (plus grand diamètre de tige), et de réduire son excentricité radiale. Sa valeur de données supérieure est essentielle pour la conception de valve papillon haute pression.

3 : La réduction de l’excentricité radiale apporte le couple d’ouverture inférieur, réduit l’abrasion pendant l’ouverture et la fermeture pour le papillon de haute pression. S’assurer que le temps de levage de service plus long que la valve papillon triple offset.

4 : La pression sur l’anneau d’étanchéité est plus même, la durée de vie de l’anneau d’étanchéité est plus longue, ce qui est plus approprié pour la conception de valve des conditions de service à haute pression et à température variable.

Gamme de produits de décalage de tripes : Différence de pression totale inférieure à 300 LB. Max. temp. 425°C, Min. temp. -96°C. Ne convient pas à la valve de boule de grande taille.

Gamme de produits de décalage de quintuple : Différence de pression complète jusqu’à 2500LB. Max. temp. 850°C, Min. temp. -196°C.

Caractéristique de conception+

Afin de satisfaire aux exigences de température élevée, les vannes papillon à haute température doivent satisfaire aux exigences suivantes :

1. Dans le processus de conception, le matériau du corps de la valve est également sélectionné à partir du matériau spécifié dans la norme ASME B16134, et la température applicable du matériau est supérieure à la température maximale de l’état de fonctionnement de la vanne.

matériau 2.Stem : Le matériau de la tige de valve est choisi comme lnconel X-750. La tige est prolongée avec une conception de support et des puits de chaleur sont ajoutés pour réduire l’impact du transfert de chaleur sur l’actionneur.

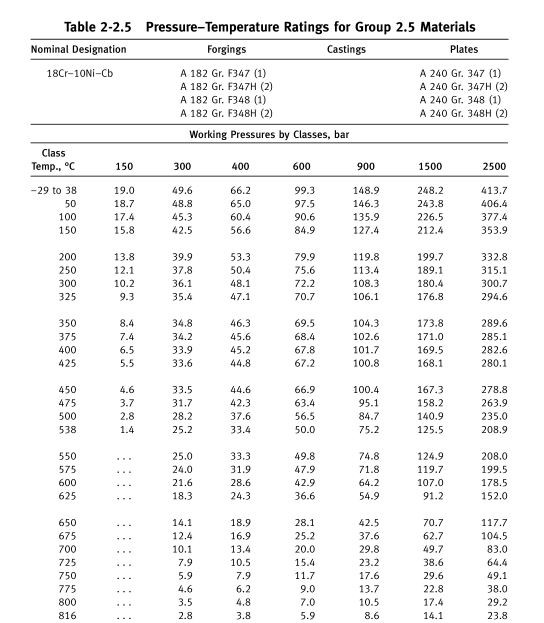

3. Respecter les cotes de température de pression

l’emballage 4.High-temperature adopte l’emballage renforcé + conception de garniture protectrice en métal pour répondre à la fuite d’emballage sous la température élevée et la haute pression.

5. Si la température est supérieure à 900 °C, le refroidissement physique doit être envisagé.

Conception Standard+

· Conception: API 609

· Face à face: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Flange fin: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Extrémité de soudure de bout : ASME B16.25

· Test: API598

· Coffre-fort incendie: API607 / API6FA

Spécification technique+

· Taille: 2"~104"(DN50~DN2600)

· Classe: 150LB ~ 2500LB / PN6~PN420

· Connexion: Double bride / Soudure butt / Lug / Wafer

· Opération: Worm Gear / Actionneur Pneumatic / Actionneur électrique

· Température:-120~1200°C

· Application: Chauffage direct / Fusion de fer et d’acier / Circulation de l’eau de refroidissement / Centrales électriques

Option matérielle+

· Body&Disc: CF8C, F304H, Alliage Inconel, alliage Hastelloy

· Tige : XM-19, alliage d’Inconel, alliage d’Hastelloy

· Scellement de disque : CF8C, F304H, alliage d’Inconel, alliage de Hastelloy

· Siège du corps: F304H+STL
