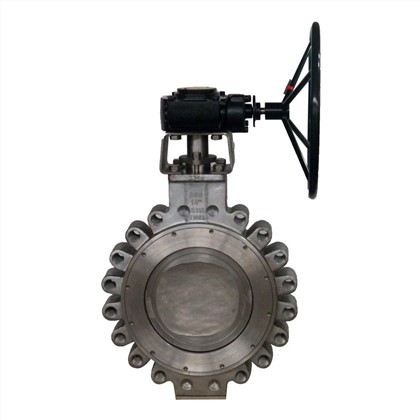

Cinq vannes de papillon de joint de joint excentrique

◆ La plus grande caractéristique de la vanne de papillon Taitubv Five est que la structure d'étanchéité est fondamentalement modifiée. Ce n'est plus un joint de position, mais un joint de torsion. Autrement dit, il ne s'appuie pas sur la déformation élastique du siège de la valve, mais s'appuie complètement sur la pression de surface de contact du siège de soupape pour atteindre l'effet d'étanchéité, de sorte que le problème de la fuite zéro du siège de métal de soupape de papillon est résolu en un seul coup. La conception de l'angle d'étanchéité résout le problème que la pression moyenne agit sur la surface d'étanchéité lorsque le milieu circule dans les directions avant et inverse, et la pression de surface de contact plus une partie de la pression moyenne agit sur la surface d'étanchéité pour résoudre la résistance à haute pression.

◆ La conception d'étanchéité en métal complet, le spray en alliage en carbure sont disponibles sur la bague d'étanchéité et le siège de soupape.

◆ L'ensemble d'étanchéité peut être remplacé sur le site, ce qui réduit le coût de l'entretien.

◆ Joint bidirectionnel, fuite zéro. (Fuite de niveau VI)

◆ La tige inférieure fixe s'assure de la rigidité plus élevée. Il est capable de raccourcir la distance où la tige est insérée dans le disque et réduit la résistance à l'écoulement.

◆ La conception de la structure de tige supérieure et de double du souffle sans broches résout le problème de l'expansion de la chaleur incohérente entre la tige, le disque et le corps de la valve.

◆ La conception de la double tige est livrée avec moins de résistance à l'écoulement et un coût d'énergie inférieur.

◆ Structure anti-poussière pour le roulement supérieur et inférieur, une anti-cristallisation en spirale supplémentaire peut être appliquée.

◆ Norme API: tige anti-trou, diamètre de la position d'actionnement est 10% plus petite que la position de l'entreprise de pression dans le disque, qui empêche le soufflage causé par une fracture intérieure.

◆ La tige de soupape et le disque sont connectées par spline avec une pression uniforme, aucun risque de coupe de coupe et facile à démonter.

La tige de soupape et l'actionneur sont connectées par la spline avec une pression uniforme, aucun risque de coupe de coupe et facile à démonter.

Mécanisme d'emballage à pression constante avec ressort de papillon, qui peut compenser automatiquement la perte d'emballage et empêcher la fuite de milieu.

◆ La vanne entière peut être complètement démontée et réassemblée sur le site, c'est-à-dire que chaque composant peut être réparé et remplacé sur le site, ce qui réduit le coût d'utilisation à long terme du produit.

◆ Conception: API 609

◆ Face à face: API609 / ISO 5752-20 / ISO 5752-13 / DIN F4 / EN558

◆ FLANGE FIN: ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / GOST 33259 / MSS-SP44

◆ Fin des fesses: ASME B16.25

◆ Test : API598

◆ Fire Sédé: API607 / API6FA

◆ Taille: 2 "~ 104" (DN50 ~ DN2600)

◆ Classe: 150 lb ~ 2500lb / pn6 ~ PN420

◆ Connexion: soudure / roule à double flage / crosse / plaquette

◆ Fonctionnement: Embarqueur / actionneur pneumatique / actionneur électrique

◆ Température: -196 ~ 900 degrés

◆ Application: chauffage direct / fer et fonderie en acier / GNL / centrales électriques / particules cristallines / poudres / mucus ect diverses conditions de travail difficiles

◆ Corps et disque: acier au carbone (WCB, LCB)

◆ Acier inoxydable (CF8, CF8M, CF3, CF3M) /

◆ Acier inoxydable duplex (4A, 5A, 6A) /

◆ Hastelloy Alloy (n -12 mv, cw -12 mw, cw -2 m) /

◆ Inconel Alloy (cy -40, cw -6 mc) /

◆ MONEL ALLOY (M 35-1) /

◆ ALLIAGE DE BRONZE D'ALUMINUM (C95400, C95500, C95800, AB2C)

◆ STEME: SS420 / 17-4 PH / F51 / F53 / XM -19 / MONEL-K500 / INNONEL -625 / Hastelloy -276 / Titanium

◆ Disc Sceling: / f 304+ Nitriding / F 304+ STL / F 316+ Nitriding / F 316+ STL

◆ Siège corporel: / f 304+ Nitriding / F 304+ STL / F 316+ Nitride / F 316+ STL
